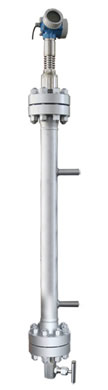

UDZ系列导波雷达液位计

1、特点及适用范围

UDZ系列导波雷达液位计因其测量不受过程条件的影响，具有测量精度高的特点，解决了普通液位计在过程条件发生变化时测量误差较大的问题。该系列产品由于安装使用简便、智能化的操作、稳定的性能，已广泛应用于石化、火电、水处理等行业中液位的测量。

2、技术参数

工作压力：-0.1～40Mpa

工作温度：-196～450℃

测量范围：9m

测量精度：±5mm

电源：24VDC

系统集成接口：

－ 4～20mA　HART

－ PROFIBUS PA

－ 基金会现场总线（FF）

液位显示：仪表数字显示/远程控制

中心距离：用户提供

接口形式：焊管/法兰

环境温度：-20～60℃

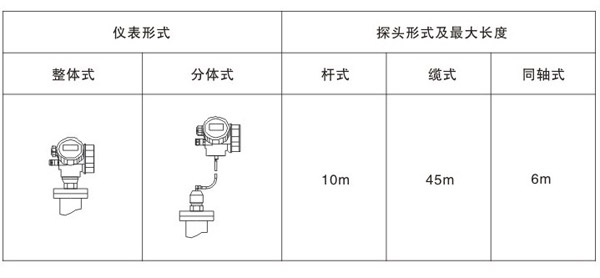

3、安装形式

该系列液位计主要由导波雷达物位仪、测量管系统、排污阀等几个部分组成。

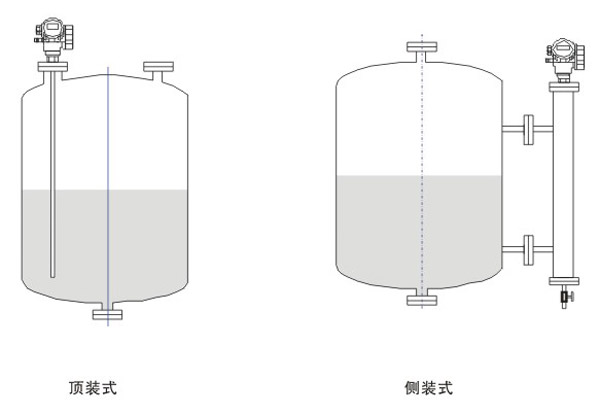

下面是导波雷达液位计几种典型的结构和安装形式。

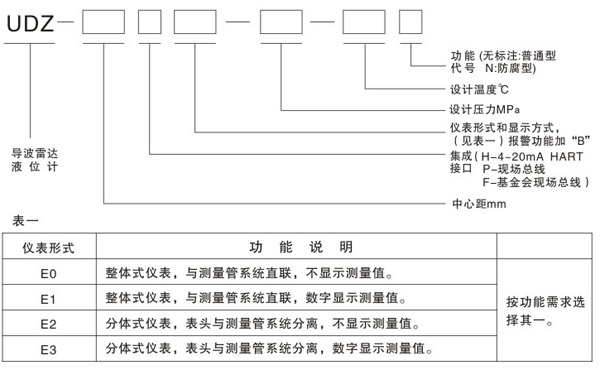

4、型号说明

示例：UDZ-800HE1-2.5-180N

说明：导波雷达液位计，中心距800mm，4-20mA HART输出，整体式仪表与测量管 系统直联，显示测量值，设计压力2.5MPa,设计温度180℃，防腐型。
